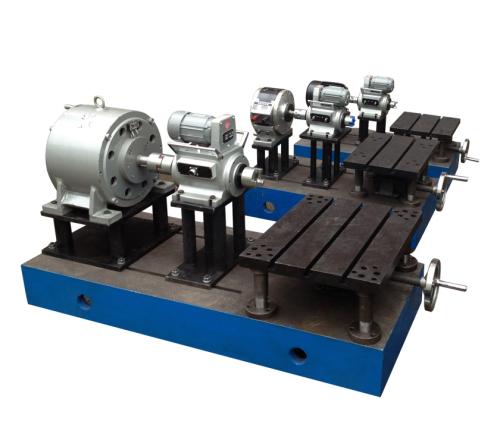

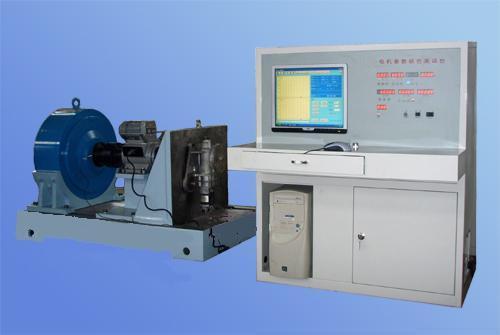

电力测功机测试系统采用交流变频反馈加载,加载的能量通过交流负载发电机反馈到电网。扭矩和转速由扭矩传感器直接测量。电量综合测量仪测量电流、电压、频率、功率因数等。计算机自动检测、显示和完成数据处理、报表和各种曲线。一种使用电动机来测量各种动力机器轴上的扭矩输出并结合转速来确定功率的装置。由于被测动力机可能具有不同的转速,用作电力测功机的电机必须是能够平稳调节速度的电机。
对电动测功机的要求:
1、电动测功机测试系统符合GB1032-2005《三相异步电动机测试方法》
2、电力测功机采用Z2或Z4系列DC电机作为负载,负载控制采用DC反馈装置。DC电机在没有水冷系统的情况下以四象限运行,从而大大节约了能源。
3、电力测功机对M-S曲线测试非常方便,曲线平滑,可测量最大和最小扭矩。
4、电动测功机可以在零转矩和零转速下轻松启动,转矩和转速控制的稳定性在全过程试验中表现良好。
5、堵转试验可由专用堵转家具、张力和压力传感器等组成。并且可以被自动收集。
6、系统软件严格按照国家标准编写,内置各种系列电机标准数据,自动生成各种子报告和汇总报告。
7、该系统特别适用于中小型电机测试机构和大中型电机测试站的电机测试。它是中小型汽车行业能效测试和认证的首选设备。
8、该系统也适用于测试电动汽车电机。
